金屬膜管參數(shù)
| 型號 | 孔徑μm | 孔隙率 | 氣泡壓強（Pa） | 透氣性 | 耐壓強度 |
| m3/㎡.h.Kpa | （Mpa） | ||||
| YXSG-0.5 | 0.5 | 18 | 14000 | 20 | 5 |
| YXSG-1.0 | 1 | 22 | 11000 | 25 | 5 |
| YXSG-3.0 | 3 | 30 | 5800 | 40 | 5 |
| YXSG-5.0 | 5 | 33 | 3800 | 85 | 4.8 |
| YXSG-15 | 15 | 35 | 1900 | 170 | 4.2 |
| YXSG-20 | 20 | 45 | 1500 | 400 | 3.5 |
| YXSG-50 | 50 | 46 | 900 | 750 | 2.5 |
金屬粉末燒結(jié)多孔材料是采用冷等靜壓成型或軋制成型再經(jīng)過燒結(jié)工藝制備的金屬粉末多孔材料
，孔隙度可達30%~50%
，厚度1.0~10mm，具有好的滲透性
，密度和孔隙分布均勻，耐高溫，抗腐蝕性好
、可再生，可制備復雜形狀的制品
，可以采用多種材質(zhì)
，如316L、FeAl
、高溫合金等。其特點是機械強度高
，耐溫性好，抗熱震性強
、孔徑可控，空隙均勻穩(wěn)定
，易加工
，可焊接。多孔不銹鋼的孔徑
、孔隙率主要受粉體粒徑組成、成型方式
、燒結(jié)溫度
、保溫時間等控制
，常規(guī)多孔不銹鋼的孔徑可控制在1~100um范圍內(nèi)
，孔隙率為18~46%。

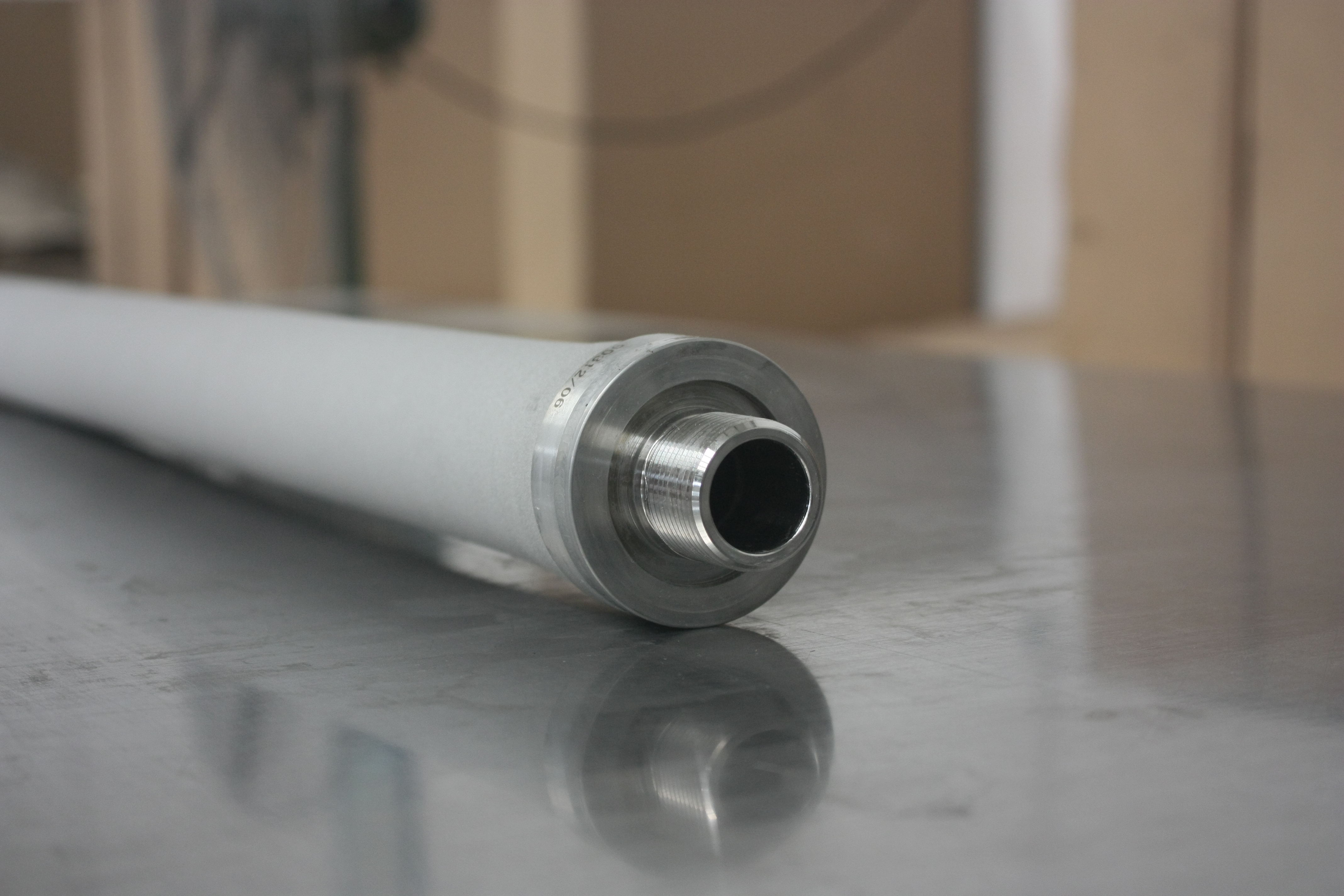

整體無焊接長度可定制150mm-2000mm
。
廣泛應用于：
催化劑回收、高溫除塵
微信咨詢
