據(jù)大工環(huán)境膜技術(shù)微信公眾平臺2019年4月16日訊 含油廢水是一種常見的量大面廣污染物，對環(huán)境保護(hù)和生態(tài)平衡危害極大。膜分離技術(shù)作為一種新型、**的分離技術(shù)，在含油廢水的處理方面起著舉足輕重的作用，工業(yè)過程中排放的高溫凝結(jié)水含有乳化液，且溫度較高（80～120℃），直接分離是目前膜技術(shù)面臨的重要難題。因此，急需開發(fā)耐熱性和分離性能兼顧的**膜材料。

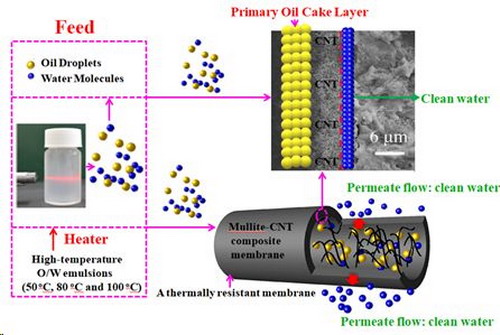

Fig. 1. Cartoon of theoil/water separation process by mullite-CNT composite membrane.
無機(jī)陶瓷膜具有耐高溫的**性能，特別適合處理高溫凝結(jié)水等應(yīng)用。但傳統(tǒng)的無機(jī)膜制備方法如溶膠凝膠法的制備過程復(fù)雜、工序繁瑣和條件苛刻導(dǎo)致能耗和成本較高，而且要獲得小孔徑的膜如超濾膜或納濾膜十分困難，難以實(shí)現(xiàn)可控性規(guī)模制備。因此，開辟和嘗試新的簡單制備方法以實(shí)現(xiàn)可調(diào)控制備超濾膜具有實(shí)際價(jià)值。

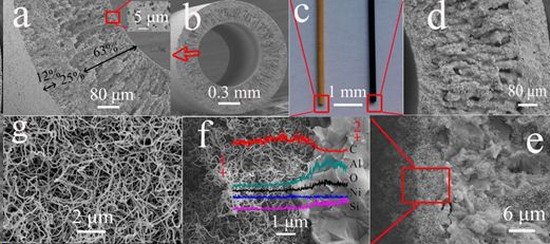

| Fig. 2. (a) Enlarged cross-sectional SEM image ofmullite substrate (the inset shows a typical inner surface SEM image), (b)cross sectional SEM image of mullite substrate (c) photograph of mullitesubstrate (left) and mullite-CNT membrane (right); (d) low magnificationcross-sectional SEM image of mullite-CNT membrane; (e) higher magnificationcross-sectional SEM image of mullite-CNT membrane; (f) EDS element linescanning image of mullite-CNT membrane; (g) surface SEM image of mullite-CNTmembrane. |
針對上述技術(shù)瓶頸問題，在前期工作基礎(chǔ)上（Nano Letters，18 (9) (2018) 5514–5521；WaterResearch, 90 (2016) 277-285；Journal of the European Ceramic Society, 35 (2015) 711-721.等），朱麗博士（董應(yīng)超教授博士生）等人嘗試?yán)没瘜W(xué)氣相沉積法(Chemical vapor deposition, CVD)在中空纖維莫來石陶瓷支撐體上原位生長碳納米管(Carbon nanotubes, CNTs) 超濾膜。該法主要是運(yùn)用納米尺度的過渡金屬作為催化劑，熱解含碳的氣源在陶瓷基載體上原位制備碳納米管膜層。在高溫乳化油分離實(shí)驗(yàn)中，當(dāng)溫度從25℃上升到100℃時(shí)，CNTs 復(fù)合陶瓷超濾膜對油的截留率依然保持在99.9%以上，能夠有效實(shí)現(xiàn)油水分離，復(fù)合膜具有良好的耐高溫性能，對高溫凝結(jié)水不需降溫可直接進(jìn)行處理，既可以省去前處理降溫工藝和節(jié)省能源，同時(shí)又避免了在降溫過程中凝結(jié)水的二次污染。節(jié)省能源的同時(shí)又降低了運(yùn)行成本。陶瓷基碳納米管復(fù)合膜不僅在高鹽廢水處理方面具有很好的應(yīng)用潛力（前期工作：Nano Letters 18(9) (2018) 5514–5521），在工業(yè)高溫凝結(jié)水處理領(lǐng)域也將具有廣闊的應(yīng)用前景。

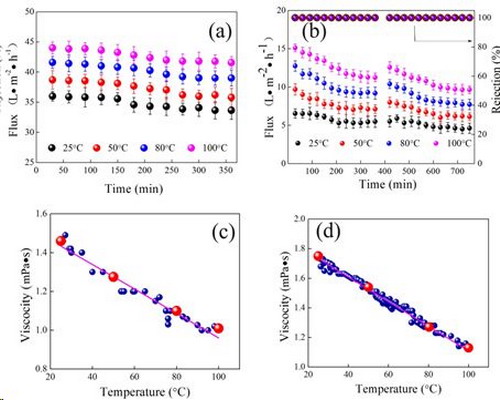

| Fig. 3. Variations in permeation fluxwith separation time for pure water (a); variation of permeation flux and oilrejection with separation time for O/W emulsions (with concentration of 200mg·L-1) (b) at different membrane operating temperatures (25℃, 50℃, 80℃ and 100℃) and variation of viscosity with membrane operating temperature forpure water (c) and O/W emulsions (d). |
上述研究成果以“Fabrication of mullite ceramic-supported carbonnanotube composite membranes with enhanced performance in direct separation ofhigh-temperature emulsified oil droplets”為題發(fā)表于膜領(lǐng)域重要學(xué)術(shù)期刊Journal of Membrane Science上（Journal of Membrane Science, 582 (2019) 140-150）（IF=6.578，2017年），**作者為朱麗博士，通訊作者為董應(yīng)超教授。同時(shí)相關(guān)研究成果也申請了兩項(xiàng)**（國家發(fā)明**“一種碳納米管/多孔陶瓷中空纖維復(fù)合超濾膜、制備方法及用途”，申請?zhí)枺?01511002441.6；國家發(fā)明**“一種莫來石陶瓷中空纖維膜及其制備方法”，申請?zhí)枺?01511002471.7）
項(xiàng)目研究工作得到了國家自然科學(xué)基金(No.21876020)、興遼英才計(jì)劃(No.XLYC1807250)、遼寧自然科學(xué)基金**項(xiàng)目(No.20180510005)、中央高?；究蒲袠I(yè)務(wù)費(fèi)專項(xiàng)資金（大連理工大學(xué)人才引進(jìn)專項(xiàng)資金No.DUT18LAB02和**實(shí)驗(yàn)室科研專題No.DUT16RC(3)050）、高等學(xué)校學(xué)科創(chuàng)新引智計(jì)劃（111計(jì)劃，持久性有毒物質(zhì)的污染預(yù)防與控制創(chuàng)新引智基地）等的聯(lián)合資助。本工作也得到了大連理工大學(xué)環(huán)境學(xué)院楊鳳林教授的指導(dǎo)，同時(shí)，感謝天津大學(xué)Michael D. Guiver教授和華南理工大學(xué)董新法教授的幫助與支持。
作者簡介：
朱麗，女，工學(xué)博士，一直從事陶瓷膜與環(huán)境應(yīng)用方面的研究工作，在國際重要學(xué)術(shù)期刊Water Res. J. Membr. Sci., J. Eur. Ceram. Soc., Chemosphere和RSC Adv.等發(fā)表論文16篇（SCI收錄12篇），其中**作者SCI論文7篇，3項(xiàng)發(fā)明**，多次獲得各類獎(jiǎng)學(xué)金。
